A légpárásítás egyszerű magyarázata:

Hogyan határozzuk meg a párásító szakaszt?

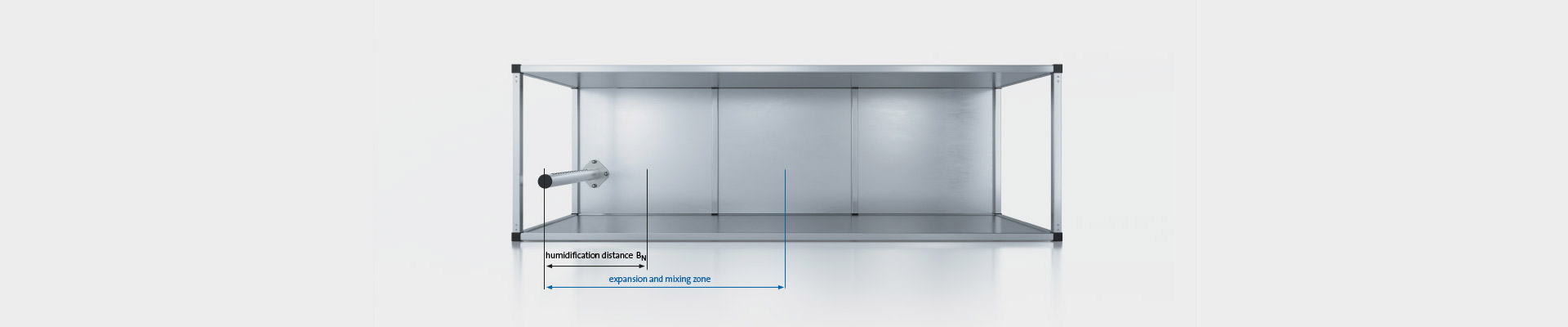

Párásító szakaszon a levegőben található pára optimális felvételéhez szükséges távolságot értjük. Ez lényegében a ködzónából, valamint a tágulási és keverési zónából áll.

1. Meghatározás

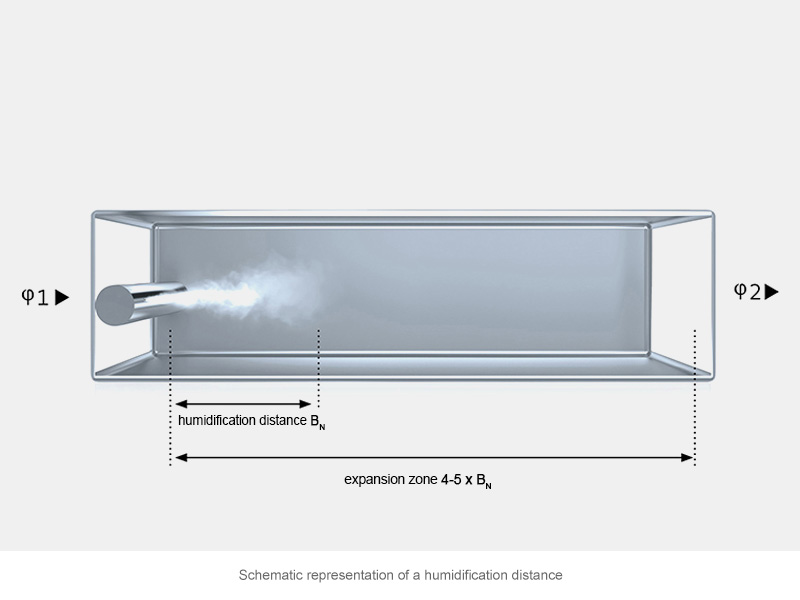

A párásító szakasz a ködzónából és az azt követő tágulási és keverési zónából áll. Ködzónának a légpárásító rendszer mögötti utat nevezik – a beviteltől a gőzmennyiségnek a berendezéslevegő általi teljes felvételéig. Ezután következik a tágulási és keverési zóna. Ebben a szakaszrészben a bevitt nedvesség egyenletesen összekeveredik a légárammal. A szükséges párásító szakasz hossza mindig a következő alkatrész légáramlási irányától függ. A kondenzációs jelenségek légvezetékeken belüli elkerüléséhez rendkívül fontos a párásító szakasz helyes méretezése.
A megfelelő páratartalom-szabályozáshoz is alapvető fontosságúak a felhasználó ismeretei, mert a vezérlő szenzort csak ott szabad elhelyezni, ahol kiegyenlítettek a páratartalom-értékek.

A «BN» párásító szakasz meghatározása különböző tényezőktől függ. A «BN» párásító szakasz egyszerű meghatározásához a párásító szakasz adatait tartalmazó táblázat használható. A táblázatban megadott referenciaértékek 15 °C és 30 °C közötti frisslevegő-hőmérsékletre vonatkoznak.

A párásító szakasz adatait tartalmazó táblázat egyszerű gőzelosztó rendszer esetén

Belépő relatív páratartalo
m φ1 %r.p.-ben
A BN párásító szakasz hossza m-ben
Kilépő relatív páratartalom φ2 %r.p.-ben
40 50 60 70 80 90
5 0,9 1,1 1,4 1,8 2,3 3,5
10 0,8 1,0 1,3 1,7 2,2 3,4
20 0,7 0,9 1,2 1,5 2,1 3,2
30 0,5 0,8 1,0 1,4 1,9 2,9
40 - 0,5 0,8 1,2 1,7 2,7
50 - - 0,5 1,0 1,5 2,4
60 - - - 0,7 1,2 2,1
70 - - - - 0,8 1,7
φ1 %r.p.-ben: A frisslevegő relatív páratartalma a párásítás előtt a legalacsonyabb frisslevegő-hőmérsékletnél
φ2 %r.p.-ben: A frisslevegő relatív páratartalma a gőzelosztó cső után, maximális teljesítmény esetén


2. A párásító szakasz hatása a szabályozási minőségre
Gőz-légpárásítás esetén a párásító szakasz különös jelentőséggel bír. A gőzelosztó csövekből kilépő vízgőz először kondenzálódik a légáramban, majd egy adott szakaszon (párásító szakasz) belül ködként válik láthatóvá. Ezután következik a tágulási és keverési zóna, amelyben bekövetkezik a berendezéslevegő egyenletes összekeveredése a bevitt gőzmennyiséggel. Ezt a körülményt egyedül a higiénikus üzemre való tekintettel kell figyelembe venni a párásító szakaszok méretezésénél. A pontos szabályozási eredmény az optimális páraeloszlástól függ a mérési érzékelők összeszerelési helyén. A párásító szakasz különböző tényezőktől függ, és a berendezés későbbi alkatrészeitől és a mérési érzékelőktől számított szükséges minimális távolságok meghatározásának alapjául szolgál.

3. Hogyan rövidíthető le a párásító szakasz?

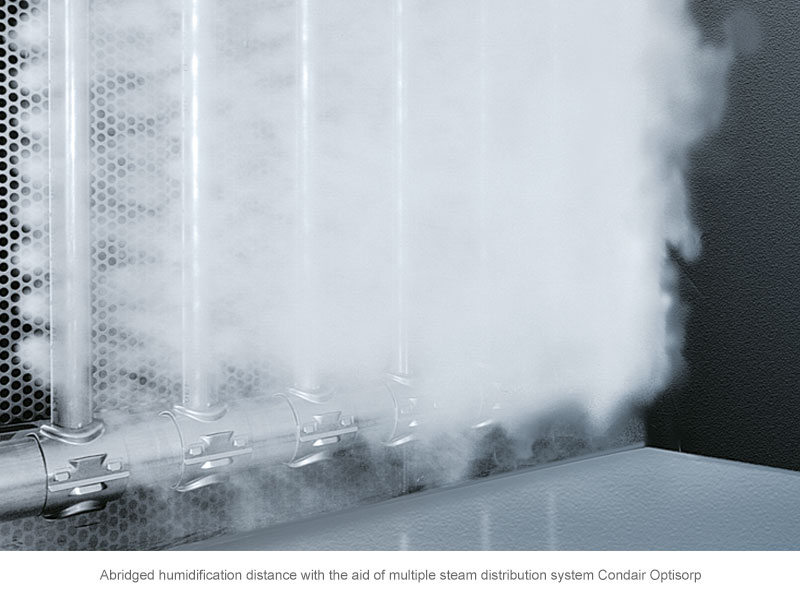

A kondenzációt bizonyos értelemben elősegíti a vízgőz érintkezése a hidegebb berendezéslevegővel. A kondenzáció fő oka azonban a gőzmennyiség kedvezőtlen eloszlása a gőzelosztó cső mentén, a csatorna keresztmetszetén. Különösen utólagos felszerelések esetén a szükséges párásító szakaszok nem állnak rendelkezésre. Ilyen esetekben gyakran vezet sikerre a többszörös gőzelosztó rendszerek alkalmazása. Ezzel a vízgőz lehetőleg homogén eloszlása következik be a teljes légáramban, megfelelően rövid párásító szakaszokkal. A gőzeloszlás értékeléséhez fontos mérőszám a homogenitási index.

A párásító szakasz adatait tartalmazó táblázat többszörös gőzelosztó rendszer esetén

Belépő relatív páratartalom
φ1 %r.p.-ben
A BN párásító szakasz hossza m-ben
Kilépő relatív páratartalom φ2 %r.p.-ben
40 50 60 70 80 90
5 0,22 0,28 0,36 0,48 0,66 1,08
10 0,26 0,26 0,45 0,45 0,64 1,04
20 0,16 0,22 0,30 0,41 0,58 0,96
30 0,10 0,17 0,25 0,36 0,52 0,88
40 - 0,11 0,20 0,30 0,45 0,79
50 - - 0,13 0,24 0,38 0,69
60 - - - 0,16 0,30 0,58
70 - - - - 0,20 0,45
φ1 %r.p.-ben: A frisslevegő relatív páratartalma a párásítás előtt a legalacsonyabb frisslevegő-hőmérsékletnél
φ2 %r.p.-ben: A frisslevegő relatív páratartalma a gőzelosztó cső után, maximális teljesítmény esetén

600 mm-nél kisebb csatornaszélesség esetén a párásító szakasz többszörös gőzelosztó rendszernél kb. 50%-kal meghosszabbodik


4. A tágulási zóna betartandó minimális távolságai
Ahhoz, hogy a gőzelosztóból kilépő vízgőz ne kondenzálódjon a berendezés későbbi alkotórészein, ezeknek az utánkapcsolt alkatrészeknek a gőzelosztótól egy meghatározott minimális távolságra kell lenniük (a «BN») párásító szakasz alapján).

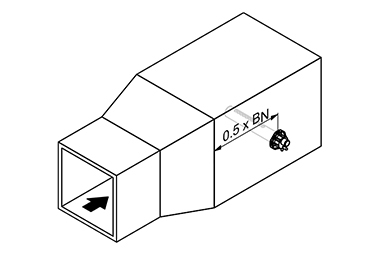

a szűkítés előtt/után a bővítés után
Expansionszone vor/nach Verengung Expansionszone nach Erweiterung

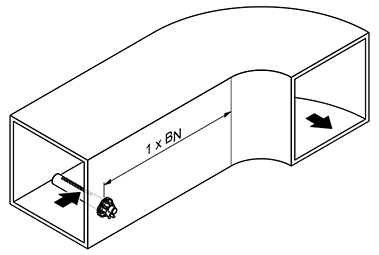

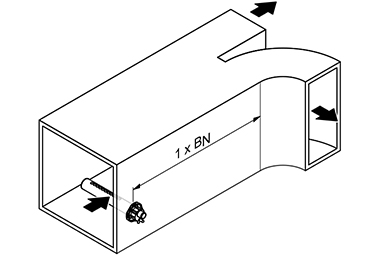

a könyök előtt az elágazás előtt
Expansionszone vor Krümmer Expansionszone vor Verzweigung
a levegőrács előtt a páratartalom-szabályozó/páratartalom-érzékelő előtt
Expansionszone vor Luftgitter Expansionszone vor Feuchteregler

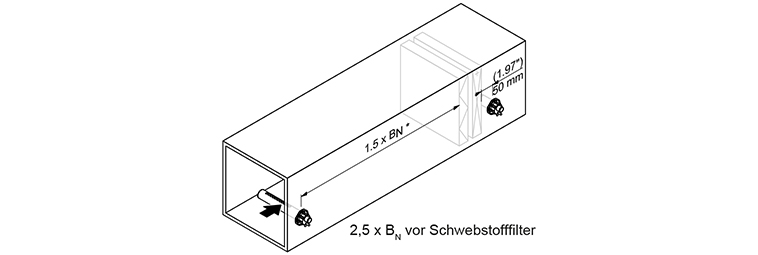

a hőregiszter/szűrő előtt/után
Expansionszone vor/nach Heizregister
a ventilátor/légbefúvás előtt/után
Expansionszone vor/nach Ventilator
