A légpárásítás egyszerű magyarázata:

Hogyan határozzuk meg a homogenitási indexet?



1. Meghatározás
A homogenitási index meghatározásával a különböző gőzelosztó rendszerek egyszerűen és szemléletesen összehasonlíthatók, és konkrétan jellemezhető a homogén gőzeloszlás minősége.

A homogén gőzeloszlás döntően ahhoz szükséges, hogy a következő alkotóelemekben elkerülhetők legyenek a nedves rétegek, és lehetővé váljanak a párásító szakaszok.

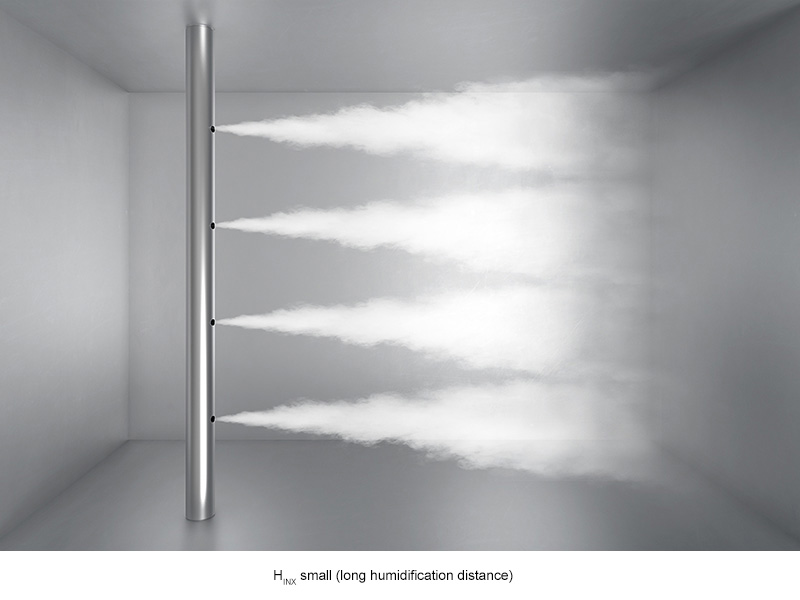

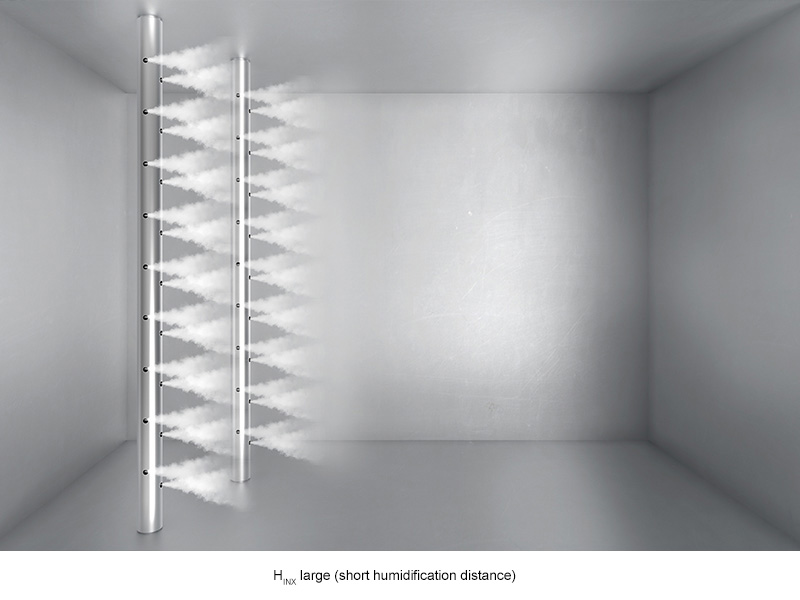

A gőzbevitel során a homogenitás értékelése nem jelent nehézséget, ha megnézzük az alapvető összefüggéseket. A gőzbevitel emellett annál jobb, minél finomabban van adagolva a gőz, és minél nagyobb felületen kerül a rendelkezésre álló levegő-keresztmetszetre. A gőzelosztók száma és elrendezése, valamint a gőzfúvókák fajtája, száma és felületelosztása döntő szerepet játszik.

A „VDI 6022 Blatt 1” szerint a gőz-légpárásítókat úgy kell üzemeltetni, hogy a légvezetékekben elkerülhető legyen a páralecsapódás. Ezért a párásító szakasznak többek között megfelelő méretekkel kell rendelkeznie, és a levegő keresztmetszetén biztosítva kell lennie a folyadék homogén eloszlásának.

Gőzelosztó regiszterek esetén a homogén gőzeloszlás gyors és szemléletes értékelésére kiválóan alkalmas a homogenitási index.


Levegő-keresztmetszet: Alevegő [m2]
Gőzelosztó: nDV [pcs]
Gőzkiáramlás: nGK [egy- vagy kétoldali]
Fúvókák száma: nNZ [pcs]
Párásítási teljesítmény:/td> qS [kg/h]
Homogenitási index: HINX
[non-dimensional value]
calculation of homogeneity index


2. Példa


sz. rendszer 1: Esco DR73-A5.10-8 (fúvókatartónként 20 fúvókával és kétoldali gőzkiáramlással)
Gőzteljesítmény: 100 kg/h
Levegő-keresztmetszet: 4 m²
Fúvókák száma: 100 pcs
Formel, Hinx
sz. rendszer 2: Alternatív típus (2 fúvókatartó és 90 fúvóka egyoldali gőzkiáramlással)
Formel, Homogenitätsindex
