Hogyan lehet meghatározni a párásítási távolságot?

1. Meghatározás

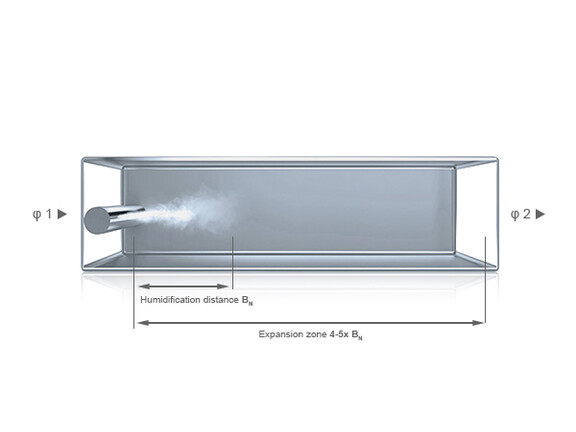

A párásítási szakasz a ködzónából és az azt követő tágulási és keveredési zónából áll. Ködzónának nevezzük a légpárásító berendezés mögötti szakaszt – a gőz bejuttatásától egészen a gőzmennyiség teljes felszívódásáig a berendezés levegőjében. Ezt követi a tágulási és keveredési zóna. Ebben a szakaszban a bevitt nedvesség egyenletesen keveredik a légárammal. A szükséges párásítási szakasz hossza az adott légáramlás irányában következő építőelemtől függ. A légcsatornákban fellépő kondenzációs jelenségek elkerülése érdekében rendkívül fontos a párásítási szakasz helyes méretezése. A megfelelő páratartalom-szabályozás szempontjából is alapvető fontosságú ennek ismerete, mivel a szabályozó érzékelőket csak olyan helyen szabad elhelyezni, ahol kiegyensúlyozott páratartalom-értékek vannak.

A „BN” párásítási szakasz meghatározása különböző tényezőktől függ. A „BN” párásítási szakasz egyszerű meghatározásához a párásítási szakasz táblázat használható. A táblázatban megadott irányértékek 15 °C és 30 °C közötti beszívott levegő hőmérséklet-tartományra vonatkoznak.

Párásítási szakaszok egyszerű gőzelosztó esetén

A BN párásítási szakasz hossza (m) a bemeneti páratartalom φ1 és a kimeneti páratartalom φ2 függvényében:

Ha φ1 = 5 %r.F., akkor φ2 = 40/50/60/70/80/90 %r.F. esetén a következő értékek adódnak: 0,9/1,1/1,4/1,8/2,3/3,5 m.

Ha φ1 = 10 %r.F.: 0,8/1,0/1,3/1,7/2,2/3,4 m.

Ha φ1 ≥ 20 % relatív páratartalom: 0,7/0,9/1,2/1,5/2,1/3,2 m.

Ha φ1 ≥ 30 % relatív páratartalom: 0,5/0,8/1,0/1,4/1,9/2,9 m.

Ha φ1 ≥ 40 % relatív páratartalom, φ2 ≥ 50/60/70/80/90 % relatív páratartalom esetén: 0,5/0,8/1,2/1,7/2,7 m.

Ha φ1 ≥ 50 % relatív páratartalom, φ2 ≥ 60/70/80/90 % relatív páratartalom esetén: 0,5/1,0/1,5/2,4 m.

φ1 = 60 % relatív páratartalom esetén, φ2 = 70/80/90 % relatív páratartalom esetén: 0,7/1,2/2,1 m.

Ha φ1 ≥ 70 %r.F., akkor φ2 ≥ 80/90 %r.F.: 0,8/1,7 m.

φ1 ≥ relatív beszívott levegő páratartalma a párásítás előtt

φ2 ≥ a befúvott levegő relatív páratartalma a gőzelosztó cső után

2. A párásítás hatása a szabályozási minőségre

A gőz-levegő párásításnál a párásítási szakasz különös jelentőséggel bír. A gőzelosztó csövekből kilépő vízgőz először a légáramban kondenzálódik, és egy bizonyos szakasz (párásítási szakasz) hosszán köd formájában látható. Ezt követi az expanziós és keveredési zóna, ahol a rendszer levegője egyenletesen keveredik a bevitt gőzmennyiséggel. Ezt a tényt már pusztán a higiénikus üzemeltetés szempontjából is figyelembe kell venni a párásítási szakaszok méretezésénél. A pontos szabályozási eredmények érdekében elengedhetetlen az optimális páratartalom-eloszlás a mérőérzékelők felszerelési helyén. A párásítási szakasz különböző tényezőktől függ, és alapul szolgál a következő rendszerelemekhez és érzékelőkhöz szükséges minimális távolságok meghatározásához.

3. Hogyan lehet lerövidíteni a párásítási szakaszt?

A kondenzációt bizonyos mértékben elősegíti a vízgőz és a hűvösebb rendszerlevegő érintkezése. A kondenzáció fő oka azonban a gőzmennyiség kedvezőtlen eloszlása a gőzelosztó cső mentén a csatorna keresztmetszetén. Különösen utólagos felszerelések esetén nem állnak rendelkezésre a szükséges párásítási szakaszok. Ilyen esetekben gyakran a többszörös gőzelosztó rendszerek alkalmazása vezet sikerhez. Így a vízgőz a lehető legegyenletesebben osztható el a teljes légáramon, a megfelelően rövid párásítási szakaszok mellett. A gőzelosztás értékelésének értékes mércéje a homogenitási index.

Párásítási szakaszok többszörös gőzelosztóknál

A BN párásítási szakasz hossza (m) a bemeneti páratartalom φ1 és a kimeneti páratartalom φ2 függvényében:

Ha φ1 ≥ 5 %r.F., akkor φ2 ≥ 40/50/60/70/80/90 %r.F. esetén a következő értékek adódnak: 0,22/0,28/0,36/0,48/0,66/1,08 m.

Ha φ1 ≥ 10 %r.F.: 0,26/0,26/0,45/0,45/0,64/1,04 m.

Ha φ1 ≥ 20 %r.F.: 0,16/0,22/0,30/0,41/0,58/0,96 m.

Ha φ1 ≥ 30 % relatív páratartalom: 0,10/0,17/0,25/0,36/0,52/0,88 m.

Ha φ1 ≥ 40 % relatív páratartalom, φ2 ≥ 50/60/70/80/90 % relatív páratartalom esetén: 0,11/0,20/0,30/0,45/0,79 m.

Ha φ1 ≥ 50 % relatív páratartalom, φ2 ≥ 60/70/80/90 % relatív páratartalom esetén: 0,13/0,24/0,38/0,69 m.

Ha φ1 ≥ 60 % relatív páratartalom, φ2 ≥ 70/80/90 % relatív páratartalom esetén: 0,16/0,30/0,58 m.

Ha φ1 = 70 %r.F., akkor φ2 = 80/90 %r.F.: 0,20/0,45 m.

φ1 – a párásítás előtti relatív befúvott levegő páratartalma

φ2 – a gőzelosztócső utáni relatív befúvott levegő páratartalma

600 mm-nél keskenyebb csatornák esetén a többszörös gőzelosztó rendszereknél a párásítási szakasz hossza

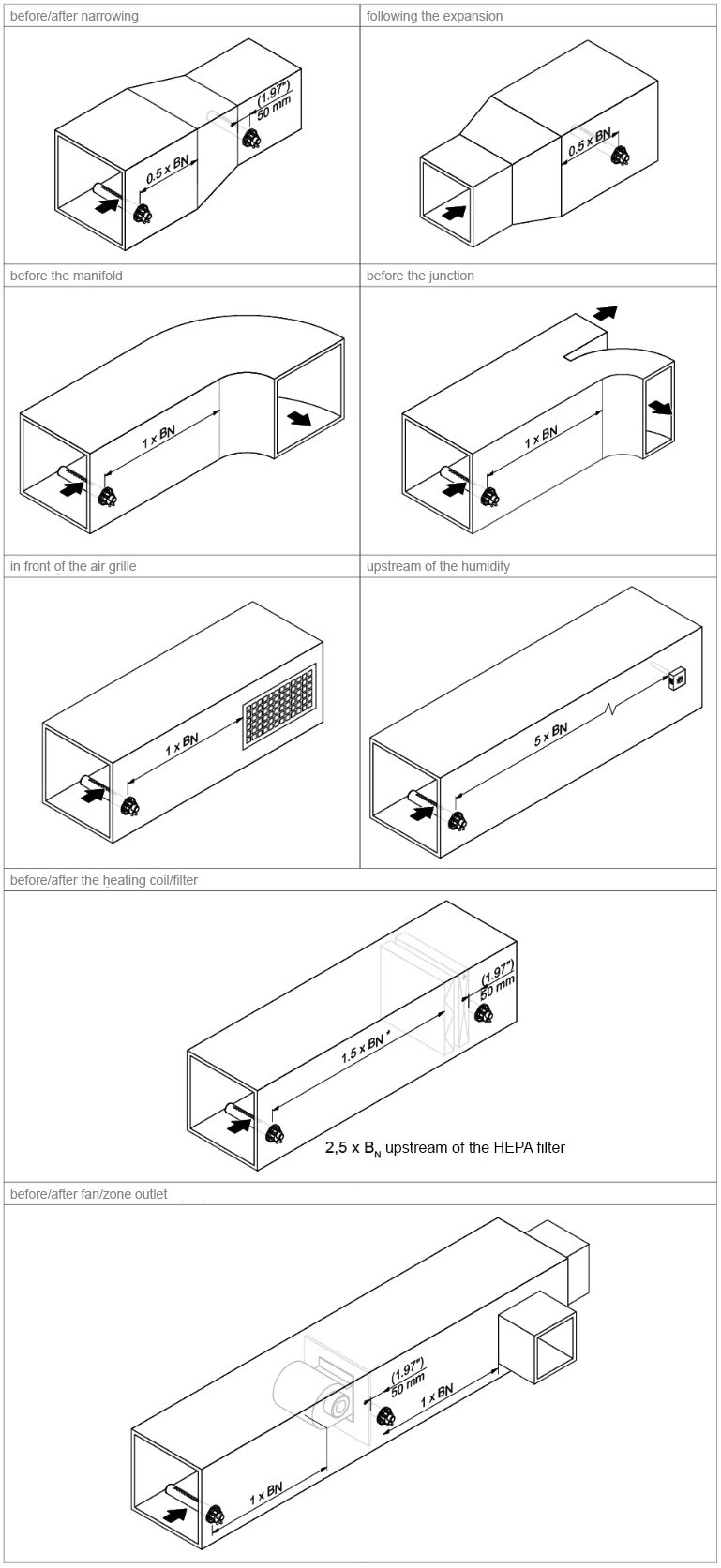

4-del meghosszabbodik. A tágulási zónában betartandó minimális távolságok

Annak érdekében, hogy a gőzelosztó csőből kilépő vízgőz ne kondenzálódjon a rendszer utáni alkatrészeken, a rendszer utáni alkatrészeknek egy meghatározott minimális távolságot (a „BN” párásítási szakasz alapján) kell tartaniuk a gőzelosztótól.
