Hogyan lehet meghatározni a homogenitási indexet?

1. Definíció

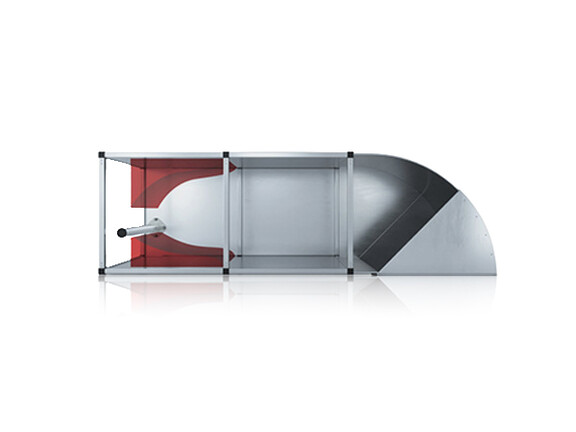

A homogén páraeloszlás döntő fontosságú ahhoz, hogy elkerülhető legyen a pára rétegződése a következő építőelemekben, és rövid páratartó szakaszok valósíthatók meg.

A pára bejuttatásának homogenitásának értékelése nem okoz nehézséget, ha egyszer áttekintjük az alapvető összefüggéseket. A gőzbejuttatás minél finomabban adagolt és minél nagyobb felületen oszlik el a rendelkezésre álló légkeresztmetszeten, annál hatékonyabb. A gőzelosztók száma és elrendezése, valamint a gőzfúvókák típusa, száma és felületi eloszlása döntő szerepet játszanak.

A VDI 6022 1. lapja szerint a gőz-légpárásítókat úgy kell üzemeltetni, hogy elkerülhető legyen a kondenzátumképződés a légcsatornákban. Ezért többek között a párásítási szakaszt megfelelően kell méretezni, és biztosítani kell a nedvesség homogén eloszlását a légáramlás keresztmetszetén.

A gőzelosztó rekeszeknél a homogén gőzeloszlás gyors és szemléletes értékeléséhez a homogenitási index kiválóan alkalmas.

Légkeresztmetszet: ALuft [m²]

Gőzelosztó: nDV [db]

Gőzkimenet: nDA [egy- vagy kétoldalas]

Fúvókák száma: nDÜSEN [db]

Párásítási teljesítmény: mDAMPF [kg/h]

Homogenitási index: HINX

[dimenziómentes mutató]

HINX = (A_LUFT * n_DV * n_DA * n_DÜSEN) / m_DAMPF

2. példa

A homogén páratartalom-eloszlás döntő fontosságú ahhoz, hogy elkerülhető legyen a páratartalom rétegződése a következő építőelemekben, és rövid párásítási szakaszok legyenek lehetségesek.

1. rendszer:Esco DR73-A5.10-8 (20 fúvókával fúvókatartónként és kétoldalas gőzkibocsátással)

Gőzteljesítmény: 100 kg/h

Légátmérő:4 m²

Fúvókák száma: 100 db

HINX = (4 * 5 * 2 * 100) / 100 = 40

2. rendszer:Alternatív típus (2 fúvókasor és 90 fúvóka egyoldalas gőzkibocsátással)

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
